微型隔膜泵偏心轮材料分析

微型隔膜泵是微型真空泵的一个种类，它的工作原理是电机带动偏心轮，从而驱动隔膜做往复运动，使泵腔的容积往复变化，将流体不断地吸入和压出。根据用途不同，常又被称为微型气泵、微型水泵等。微型隔膜泵效率高、运动机构与输送介质完全隔离、非动密封，无泄漏、体积小、重量轻、具有自吸能力、不怕空转、无需润滑保养、噪音低。它作为微型水泵使用时，无需灌泵，既能抽气又能抽水，不怕干转。

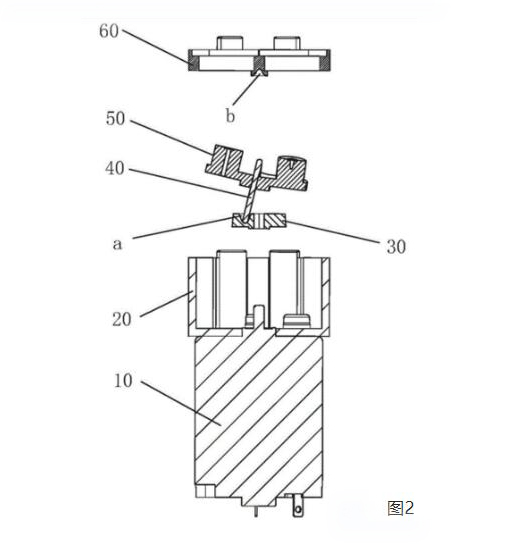

微型隔膜泵的传动装置大致如图1和图2所示，包括偏心轮30、传动轴40和支撑架50并配合囊座60实现传动功能，偏心轮30借助轮心孔固定安装在电机10的输出轴上，传动轴40的中段部位固定在支撑架50中，传动轴40的下端与偏心轮30的下凹槽a接触，而上端与囊座60中央位置处的上凹槽b接触。工作时，安装在底座20上的电机10传动于偏心轮30，带动传动轴40进行偏心旋转，使支撑架50的支撑臂上下动作，带动囊体70进行吸入或压出动作，从而实现将流体从顶盖80的出口泵出。

现有技术的传动装置，在偏心轮30偏心位置处的下凹槽a和在囊座60中央位置处的上凹槽b都是宽松的喇叭口，传动轴40的下端宽松地安装在下凹槽a中，传动轴40的上端宽松地安装在上凹槽b中。工作时，传动轴40的下端在下凹槽a的喇叭口中以较大的枢轴转动，会产生不同程度的振动和摆动，从而产生不良的噪音。从而需要作为核心功能件的偏心轮材料，除了具备优异的耐磨性和自润滑性之外，还需要具备优异的吸振性和弹性。

阿信微型泵配件通过很多应用案例发现，在微型隔膜泵偏心轮的应用上，与传统的POM材料相比，耐磨静音齿轮专用工程塑料具有更优异的耐磨耐疲劳性和静音性，可以帮助解决POM偏心轮在使用一段时间后容易磨损被顶穿的问题，同时有效降低传动噪音，另外耐磨静音齿轮专用工程塑料的耐酸碱、耐热水和蒸汽、耐盐水等优异的耐化学性，也大大拓宽了微型隔膜泵的应用场景。

1.POM和PA66齿轮噪音比较大，耐磨耐疲劳性不够的问题。

2.PA12和TPEE齿轮，太软扭矩太小，耐磨性不够，在60摄氏度以上时，扭力下降比较快。

3.POM和PA66齿轮的耐腐蚀性不够，以及断齿的问题。POM齿轮和注塑件易磨损粉屑化的问题。

4.尼龙46齿轮的降噪性不够，尺寸受水份影响比较大。
